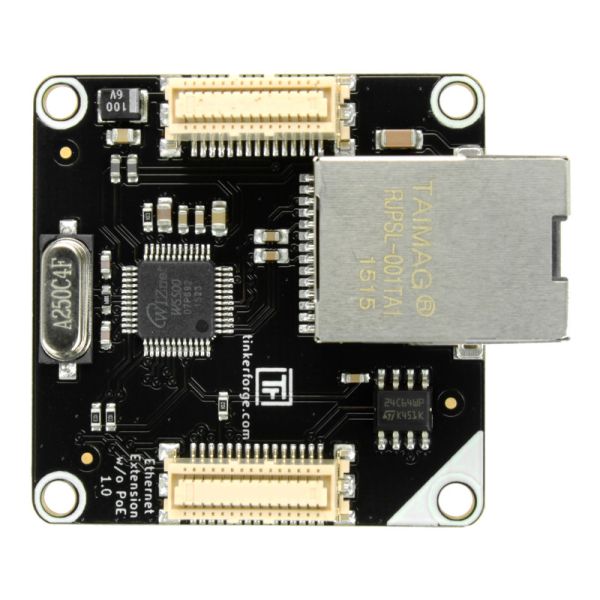

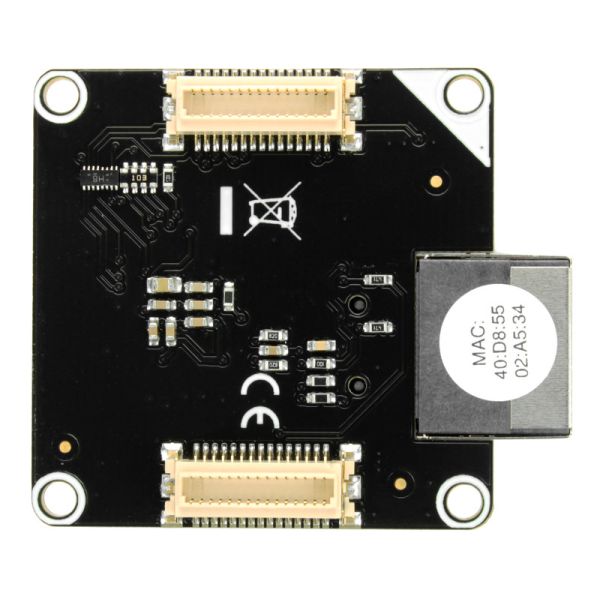

Ethernet Master Extension (ohne PoE)

Beschreibung / Ethernet Master Extension (ohne PoE)

Mit dieser Ethernet Extension können Bricks und Bricklets in ein LAN integriert werden. 10BaseT/100BaseTX Ethernet wird unterstützt und das Modul ist 1000BaseTX kompatibel. Die Extension wird in zwei Varianten angeboten: In der PoE Variante verfügt diese über eine integrierte PoE Stromversorgung, die eine Versorgung der angeschlossenen Module nach Industriestandard IEEE 802.3af ermöglicht, so dass sowohl über PoE Injektoren als auch über PoE fähige Switche versorgt werden kann. Zusätzlich ist eine zweite Variante ohne PoE erhältlich.

Da die Extension selbst die von der API generierten TCP/IP Pakete behandeln kann, ist es möglich direkt vom Smartphone, Tablet oder (Embedded) PC zu steuern. Der Brick Daemon ist nicht mehr notwendig.

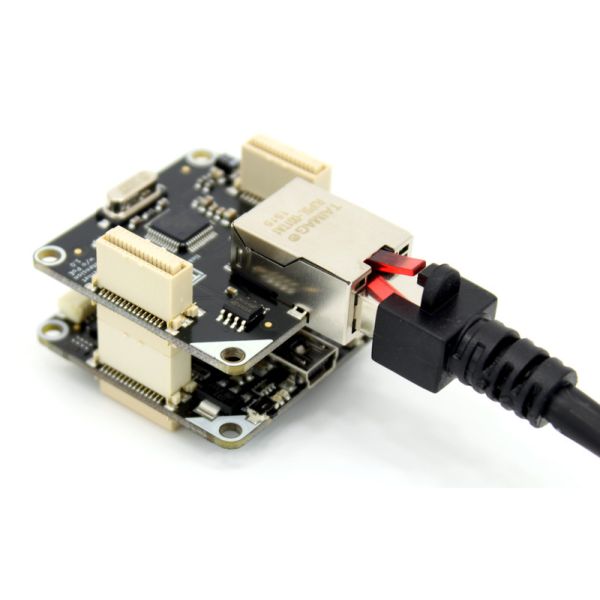

Die Ethernet Extension kann zusammen mit einem Master Brick oder einem RED Brick genutzt werden. Wenn andere Bricks gesteuert werden sollen, so kann ein Stapel aus diesen gebaut werden und auf den Master Brick bzw. RED Brick gesteckt werden. Wenn Bricklets verwendet werden sollen, so können diese einfach an einen beliebigen Brick im Stapel angeschlossen werden (Mit Ausnahme des RED Bricks).. Aus Programmierersicht ist dies absolut transparent, d.h. alle Bricks und Bricklets können so genutzt werden als ob sie direkt per USB mit dem steuernden Gerät verbunden wären.

Technische Spezifikation

Eigenschaft	Wert
Stromverbrauch	100mA (Durchschnitt), 175mA (Maximum)

Ethernet Unterstützung	10BaseT/100BaseTX, 1000BaseTX kompatible
Maximale Anzahl gleichzeitiger Verbindungen	7

Abmessungen (W x D x H)	40 x 40 x 16mm (1,57 x 1,57 x 0,63”)
Gewicht	22g
