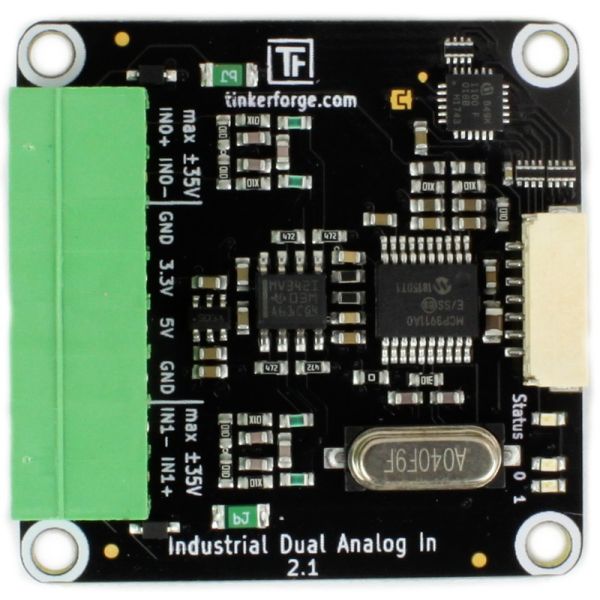

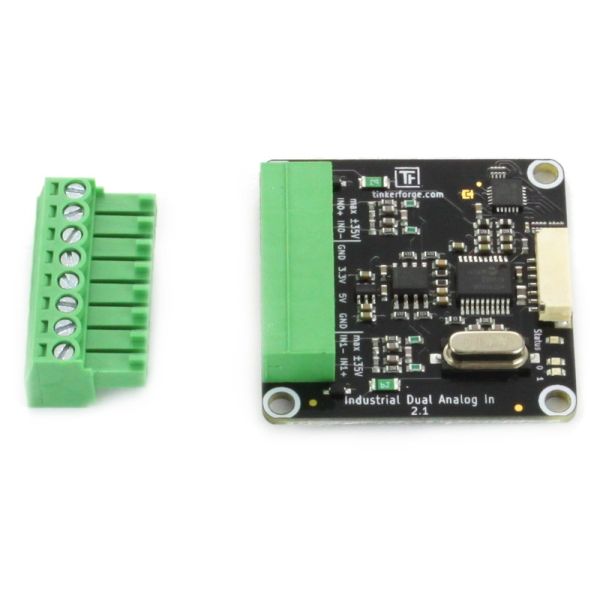

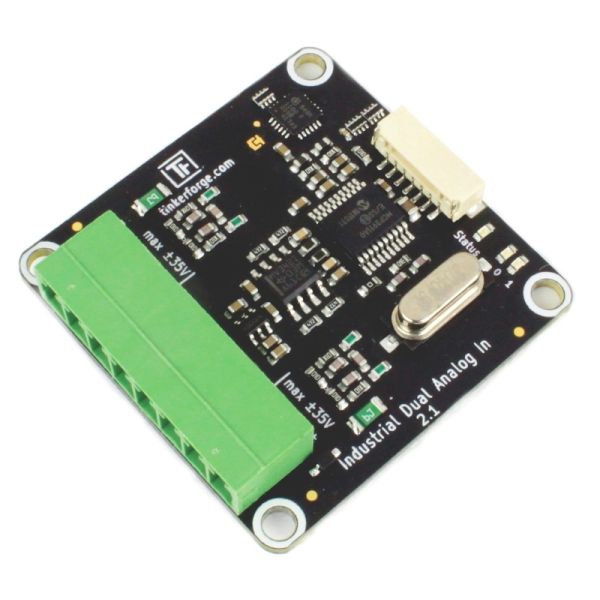

Industrial Dual Analog In Bricklet 2.1

Beschreibung / Industrial Dual Analog In Bricklet 2.1

Mit dem Industrial Dual Analog In Bricklet 2.1 können Bricks Spannungen präzise messen. Beide Kanäle des Bricklets sind kalibriert, so dass die Spannungsmessung sehr verlässlich ist.

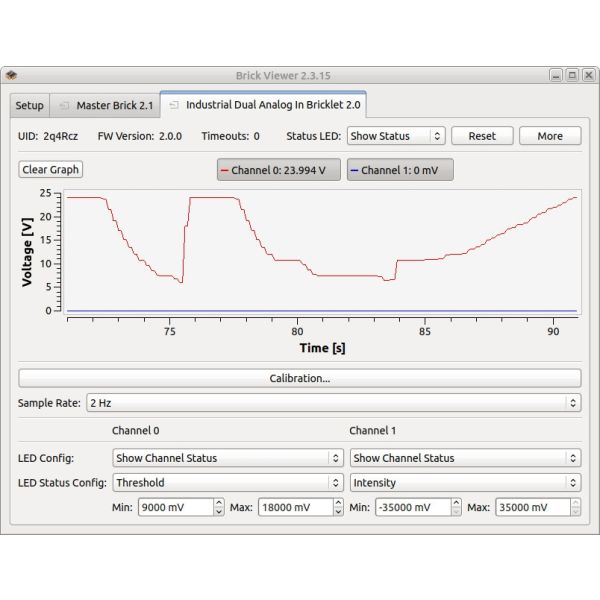

Mit konfigurierbaren Events ist es möglich auf Spannungsänderungen zu reagieren ohne die Werte laufend abzufragen (kein Polling notwendig).

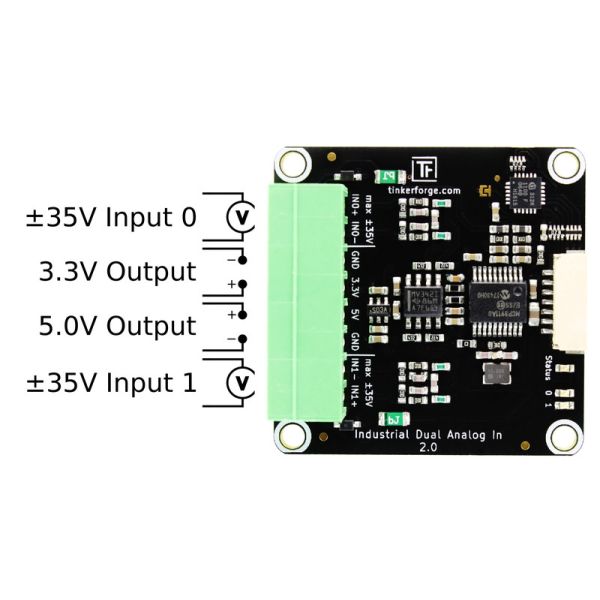

Das Bricklet verfügt über keine galvanische Trennung zum Tinkerforge System. Das heißt es gibt eine direkte elektrische Verbindung zwischen den Anschlussklemmen des Bricklets und dem restlichen System. Sollte dies in der jeweiligen Anwendung zu ungewollten Verbindungen, Masseschleifen oder Kurzschlüssen führen, so ist der Einsatz zusammen mit einem Isolator Bricklet ratsam.

Technische Spezifikation

Eigenschaft	Wert
A/D-Wandler	MCP3911
Stromverbrauch	50mW (10mA bei 5V)

Kanäle	2
Messbereich	-35V bis +35V (DC)
Auflösung	24Bit
Genauigkeit	0,1% / ±4mV über den gesamten Messbereich
Maximaler Ausgangsstrom	150mA (3,3V), 150mA (5V)

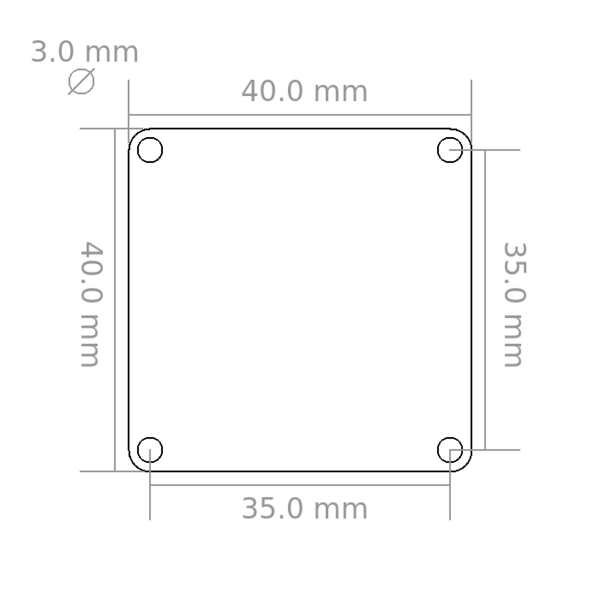

Abmessungen (B x T x H)	40 x 40 x 11mm (1,57 x 1,57 x 0,43")
Gewicht	9g
