- Präzisions-Stromsensor, misst Strom zwischen 0 und 22,5mA
- Kann IEC 60381-1 Sensoren vom Typ 2 und Typ 3 auslesen (Einheitssignal)
- Hohe Genauigkeit (0,15%), Auflösung (bis zu 0,172µA) und Abtastrate (bis zu 240 SPS)
- Es ist möglich zu detektieren ob ein Sensor angeschlossen/defekt ist
Auf Lager
- SKU
- 2120
Der Preis hängt von den gewählten Optionen ab
24,99 €
Inkl. 19% MwSt

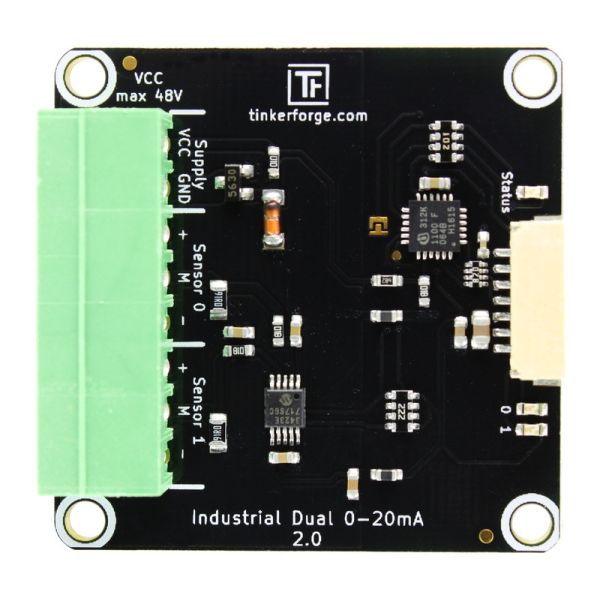

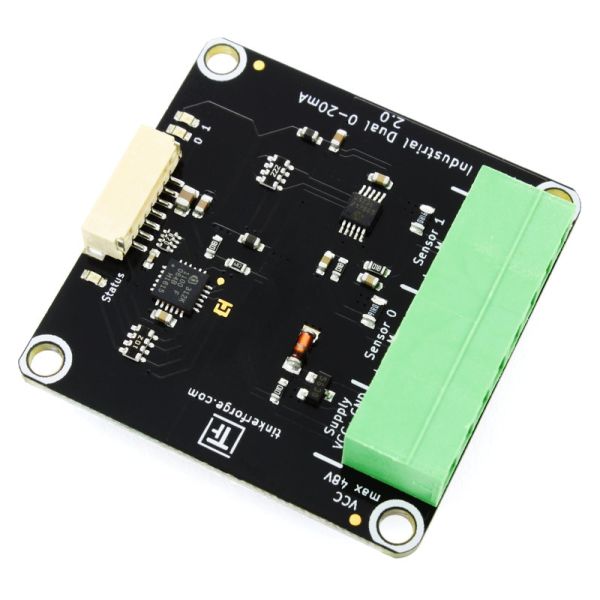

Beschreibung / Industrial Dual 0-20mA Bricklet 2.0
Mit dem Industrial Dual 0-20mA Bricklet 2.0 können Bricks Ströme von 0 bis 22,5mA gemessen werden.

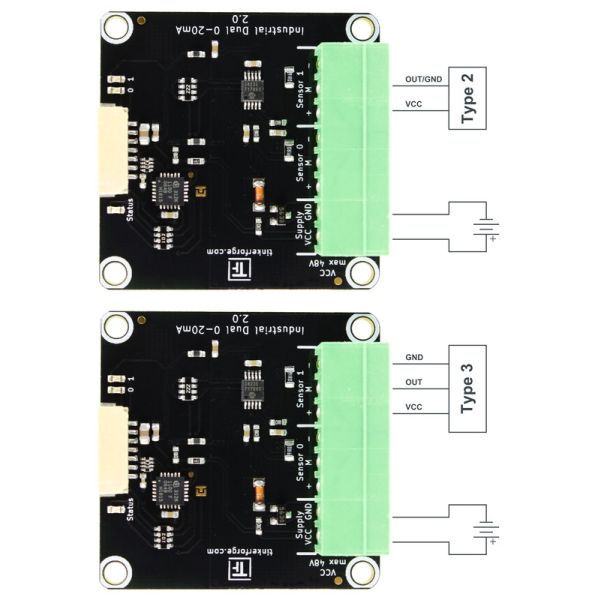

Das Bricklet kann genutzt werden um bis zu zwei IEC 60381-1 Typ 2 und Typ 3 Sensoren auszulesen.

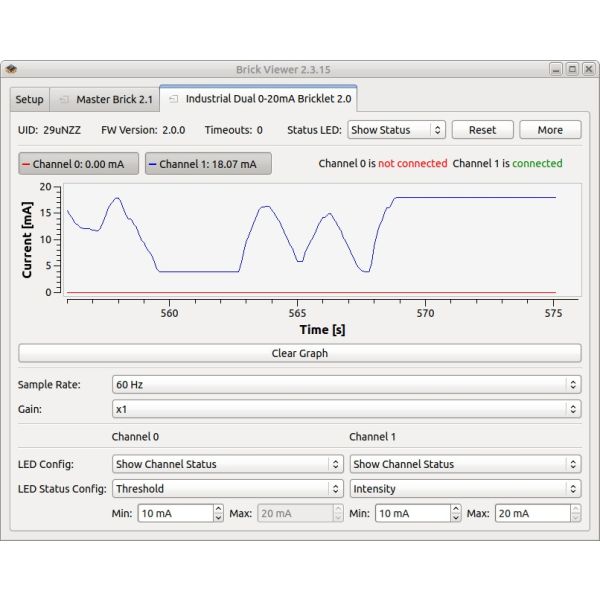

Der gemessene Strom kann in nA ausgelesen werden. Zusätzlich können Events konfiguriert werden die ausgelöst werden wenn ein bestimmter Stromwert über- oder unterschritten wird.
Das Bricklet verfügt über keine galvanische Trennung zum Tinkerforge System. Das heißt es gibt eine direkte elektrische Verbindung zwischen den Anschlussklemmen des Bricklets und dem restlichen System. Sollte dies in der jeweiligen Anwendung zu ungewollten Verbindungen, Masseschleifen oder Kurzschlüssen führen, so ist der Einsatz zusammen mit einem Isolator Bricklet ratsam.
Technische Spezifikation
| Eigenschaft | Wert |
|---|---|
| Sensor | MCP3423 |
| Stromverbrauch | 50mW (10mA bei 5V) |
| Maximale Versorgungsspannung | 48V |
| Messbereich | 0mA - 22,5mA |
| Unterstützte Sensoren | IEC 60381-1 Typ 2 und Typ 3 |
| Genauigkeit | 0,15% mit 40ppm/°C |
| Auflösung | bis zu 0,172µA (18Bit) |
| Abtastrate | bis zu 240 Samples pro Sekunde |

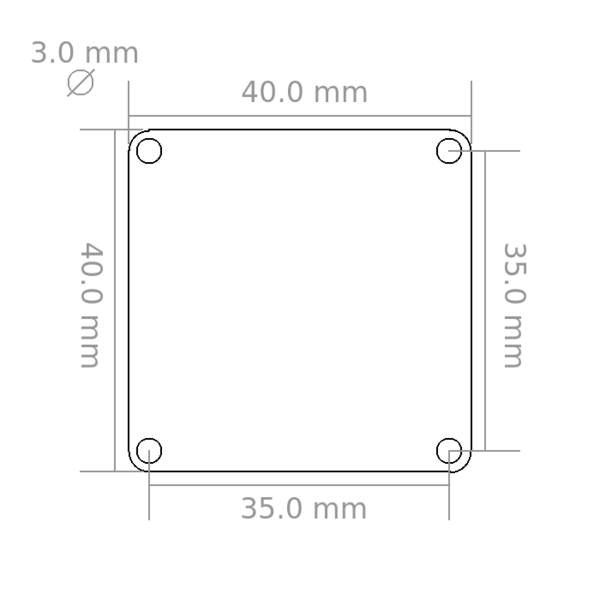

| Abmessungen (B x T x H) | 40 x 40 x 11mm (1,57 x 1,57 x 0,43") |
| Gewicht | 8g |
Lieferumfang

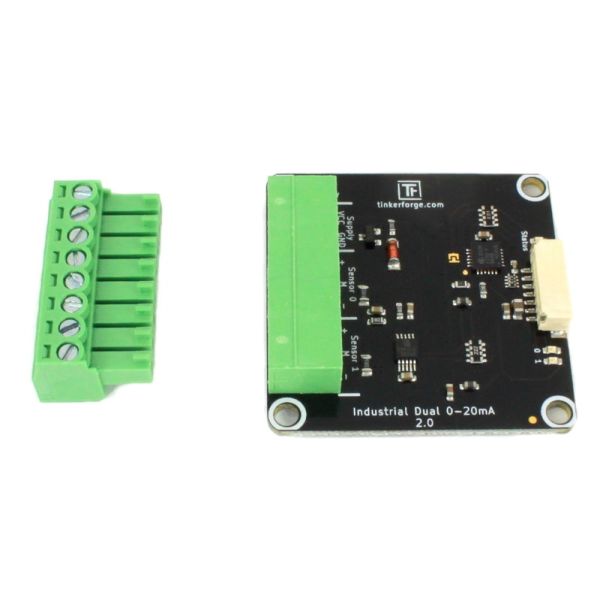

- Industrial Dual 0-20mA Bricklet 2.0
- 8 Pol Stecker Grün
- Gewähltes Bricklet Kabel
- Gewähltes Befestigungskit / Gehäuse
